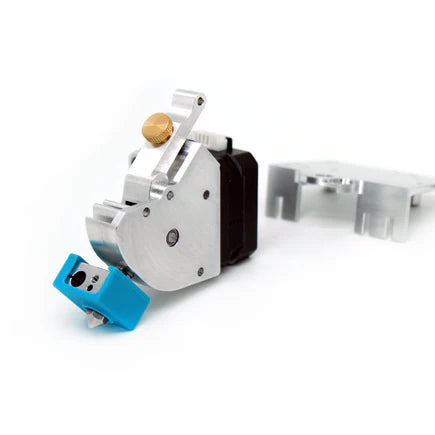

Micro Swiss NG™ Extruder mit Direktantrieb

Dieser Extruder überwindet die Unzulänglichkeiten aller aktuellen Gegenstücke auf dem Markt, um ein optimales Druckerlebnis für alle zu schaffen.

Mit dem Kegelrad-Design sind wir in der Lage, den branchenweit kürzesten Filamentweg (weniger als 41 mm) zu erreichen. Die einzigartige Motorplatzierung ermöglicht ein äußerst kompaktes Design mit geringem Überhang. Dadurch wird die Steifigkeit des Systems weiter erhöht.

Funktionen:

• Leicht
• 3:1 Übersetzungsverhältnis
• Anpassbar an eine Vielzahl von 3D-Druckern
• Gehärteter Stahl, präzisionsgeschnittener Doppelzahnradantrieb
• Branchenweit kürzester, hochgradig eingeschränkter, TwinClad XT-beschichteter™ Filamentpfad
• Das Kegelradsystem ermöglicht eine geringe Überhanghalterung des Extruders
• Integriert mit einem Micro Swiss All Metal Hotend


Hergestellt in den USA von Micro Swiss

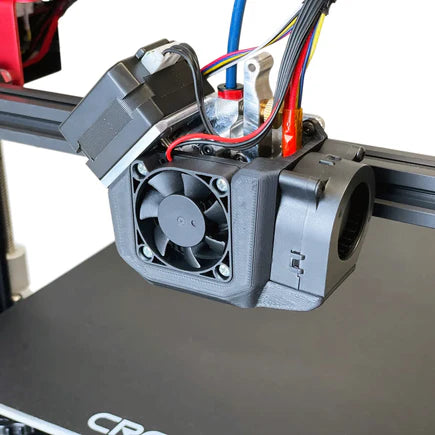

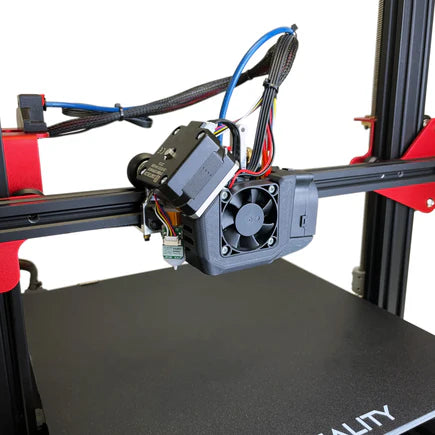

• Creality CR-10S Pro V2
• Creality CR-10 Max

Extruder

• 1x Master-Extruder-Baugruppe
• 1x Adaptionsplatte (M2715)
• 1x LDO Schrittmotor - Motorzeichnung
• 1x Lüfterabdeckung (NG4020B)
• 1x Verlängerungskabel (M2721)
• 5x Kabelbinder

Hotend

• 1x Ganzmetall-Hotend (M2707-04)
  - Thermische Trennung (M2593)
  - Heizblock (M2587)
  - Silikon-Socke (M2588)
  - MK8 Düse (M2549-04))

PTFE-Führungsrohr-Baugruppe

• 1x 3D-gedruckte PTFE-Halterung (MS-PTFE-B)
• 1x Bowdenkupplung (M2594)
• 1x 3D gedruckter C-Clip
• 2x M3 x 10mm Rundkopfschraube
• 2x M3 Muttern
• Ersatz-Hardware
• 1x Bowden-Kupplung
• 1x 3D gedruckter C-Clip

Hardware

• 1x M5 x 30mm Zylinderschraube
• 2x M5 x 20mm Nylon Patch Cap Schraube
• 1x 5mm ID 10mm OD Unterlegscheibe
• 1x M5 Nylon Kontermutter
• 3x M3 x 18mm gewindefurchende Schraube
• 4x M3 x 12mm gewindefurchende Schraube
• 1x 7mm Flachprofil-Maulschlüssel
• 1x 1,5mm Inbusschlüssel
• 1x 3D gedruckter C-Clip
• 2x M3 x 6mm Schrauben

PDF:
Installationsanleitung - PDF-Videoanleitung

:
Demnächst verfügbar...

• Bedruckbare Abdeckungen und Halterungen


• G-Code für E-Steps


• STEP-Datei

Vermessingbeschichtete MK8 Düsen

A2 Düsen aus gehärtetem Werkzeugstahl MK8

M2 Gehärtete Schnellarbeitsstahldüse MK8 Düsen

CM2™ - MK8 Düse
